林業基礎*地形圖的識別與判讀
地形圖是國家經濟建設中很重要的圖面資料。在資源林政管理、營造林規劃設計、森林防火及病蟲防治等林業生產中都經常使用地形圖，因此認識和學會使用簡單地形圖是林業工作者必須具備的基本知識。

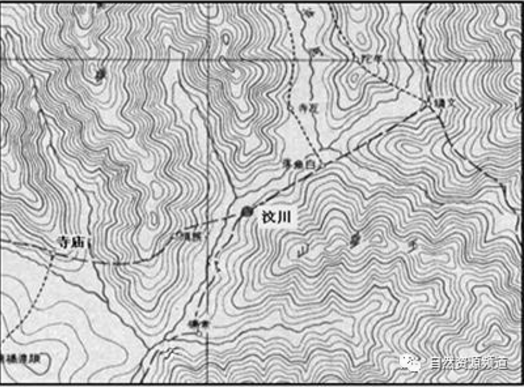

地形圖
地形圖:指的是地表起伏形態和地物位置、形狀在水平面上的投影圖。也就是說人們?yōu)榱斯ぷ鞯姆奖闩c需要，將地球表面上的形態按一定的比例尺縮小描繪于圖紙上的資料。它是地面的縮影，主要是用各種符號表示地物和地貌。

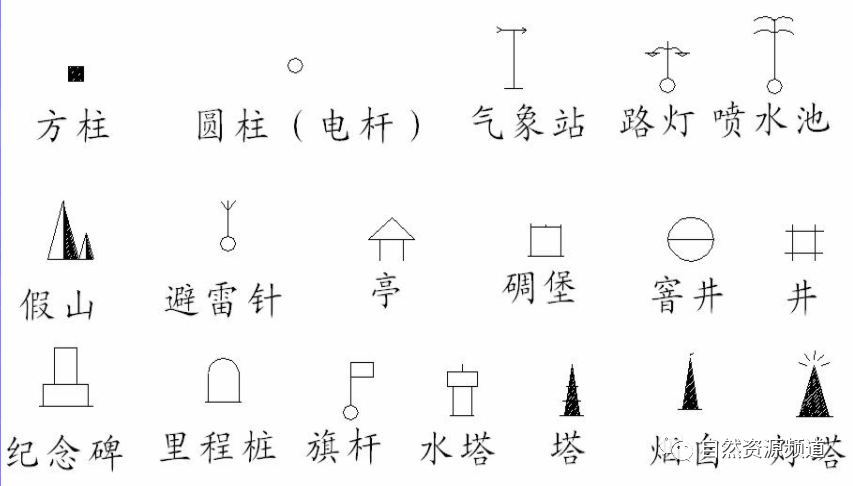

地物:地球表面自然形成的森林、河流及人工構造的各種物體的總和。如居民點、房屋、道路、橋梁、鐵塔、高壓線、森林等，地物一般用符號表示。

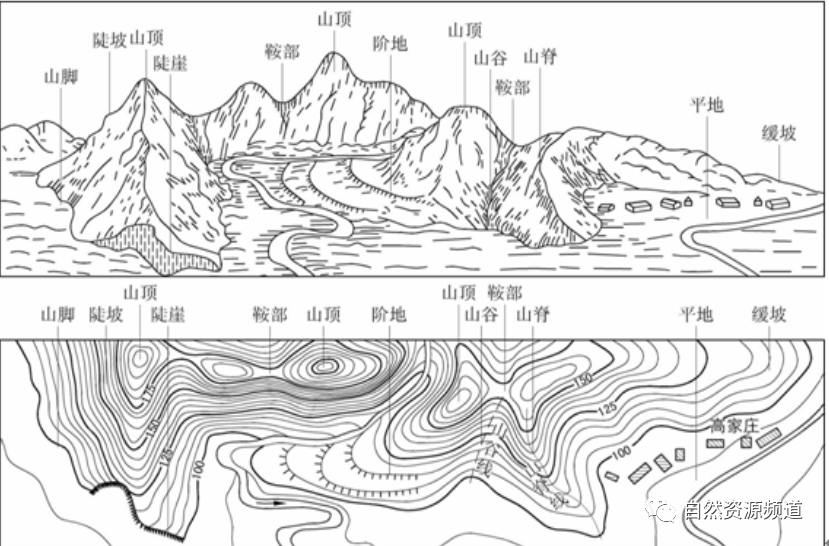

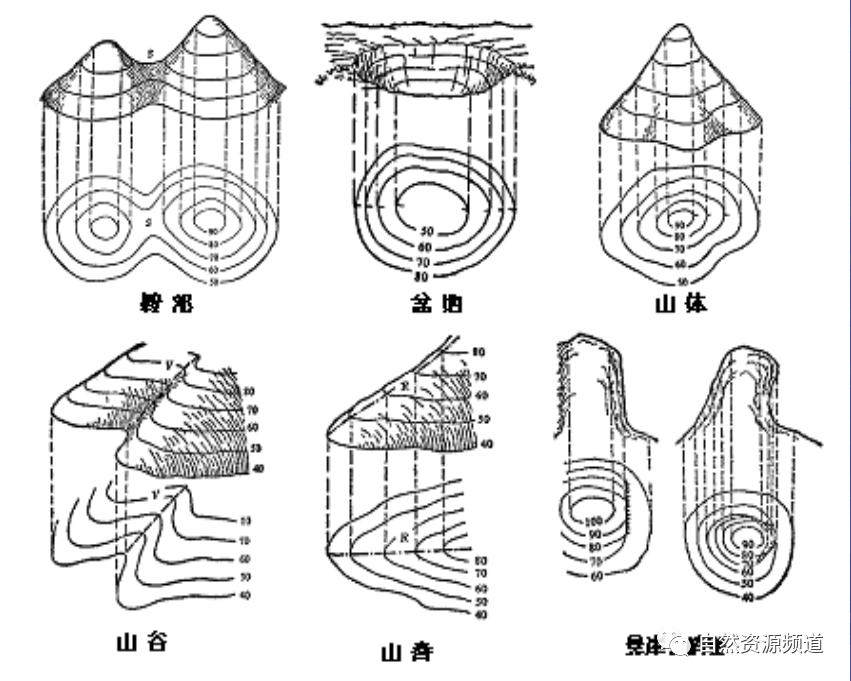

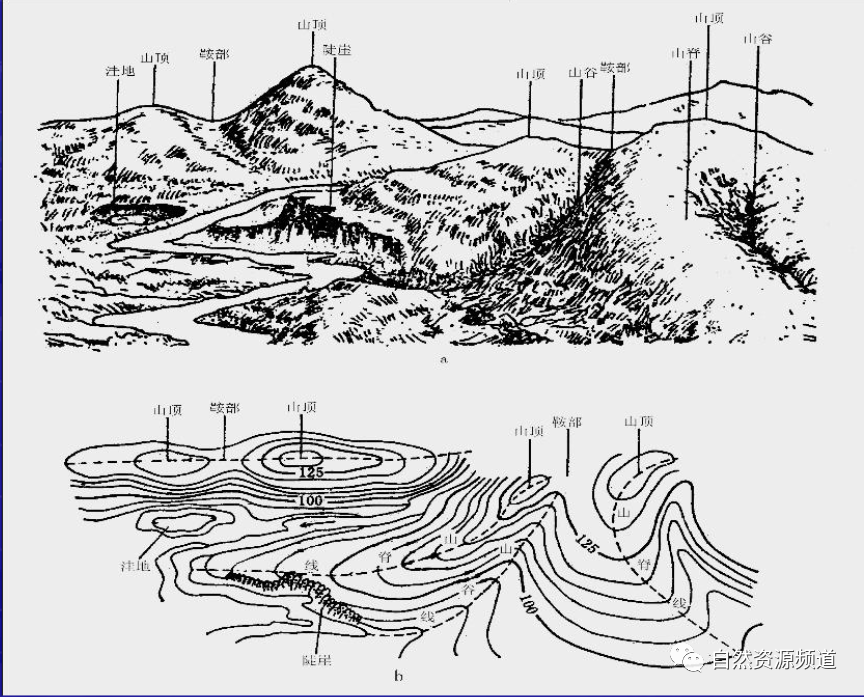

地貌:地球表面呈現出的高低起伏的自然狀態。如高山、中山、低山、高丘、中丘、低丘、平原等，地貌主要是通過等高線來表示。

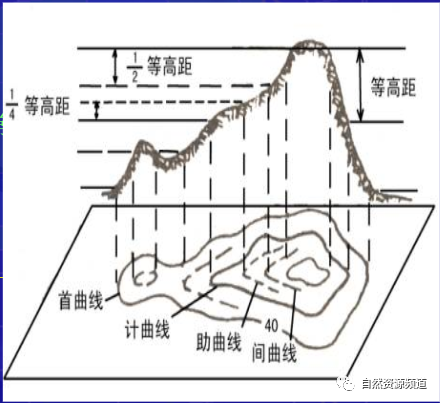

等高線:地球表面高程相等的相鄰的點相互連接而成的封閉圓滑的曲線。1: 1萬地形圖，每五條等高線為一組，每條等高線的等高距為5米。
等高性——同一等高線上所有各點的高程相等
閉合性——等高線是閉合曲線，如不在本圖幅內閉合，則必在圖外閉合
非交性——等高線般不能相交，只有在絕壁才會重疊或懸崖處才會相交。
正交性——山脊線、山谷線與等高線垂直相交
密陡稀緩性——等高線越密，坡越陡。
概念:圖上某一線段的長度與地面上相應線段的水平長度之比，稱為圖的比例尺(縮尺)
如: 1: 5000， 1: 10000， 1: 25000
即:圖形縮小的倍數
小比例尺地形圖：1：20萬、1：50萬、1:100萬
中比例尺地形圖1:1萬、1:2.5萬、1:5萬、1：10萬（林業上常用的為1：1萬比例尺地形圖）
大比例尺地形圖1:500、1 :1000、1 :2000、1 :5000
林業基本圖1:10000比例尺的精度
圖上0.1mm的相當于實地水平距離1m,所以林業基本圖的理論堪界精度為1m.
比例尺1 : 1000圖上,1個厘 米相當于實地10米
1個厘米 X1000=1000厘米=10米
比例尺1 : 10000圖 上，圖上1個厘米相當于實地100米。
比例尺1 : 25000圖上，圖上1個厘米相當于實地250米。
比例尺1 : 1000: 則1個平方厘米面積= 100平方米。
比例尺1:1 0000 :則1個平方厘米面積= 10000平方米=15畝。
1個平方厘米= 100米X 100米10000米2=1公頃=15畝
